Son la pieza que conecta el cable subterráneo de media tensión con la celda, el seccionador o el transformador. Van enchufados sobre el pasatapas aislante, con el cuerpo apantallado y puesto a tierra, así que la conexión queda cerrada y sin partes vivas expuestas. Gama completa de cono externo de 24 a 42 kV y de 250 a 1250 A.
Marca REPL, distribuida por GNS Electric Supply. Le atiende un asesor técnico con precio, disponibilidad y tiempo de entrega. Sin registro ni pago en línea.
Qué resuelve un conector separable
Un cable de media tensión aislado en XLPE o EPR no se puede atornillar sin más a la barra de una celda. Hay que reconstruir, en unos pocos centímetros, todo lo que el cable trae de fábrica: el control del campo eléctrico donde termina la pantalla, el aislamiento, la pantalla exterior y su puesta a tierra. El conector separable es la pieza premoldeada que hace ese trabajo y además termina en un enchufe.
De ahí vienen las tres ventajas que se notan en obra. La primera es que el cuerpo va apantallado y conectado a tierra: por fuera no hay partes vivas expuestas, lo que permite trabajar con la celda cerrada y con el frente muerto. La segunda es que la conexión es desmontable: se puede desenchufar el cable para probarlo, para reubicar un circuito o para reemplazar un equipo, sin volver a hacer la terminación. Y la tercera es el espacio: el cuerpo es compacto y cabe dentro del cuadro estándar de la celda, sin dejar la puerta a medio cerrar.
La gama es de cono externo y del tipo deadbreak: se enchufa y se desenchufa con la línea desenergizada, no en carga. Está fabricada según las normas IEC y CENELEC de referencia, para pasatapas aislantes conformes a la EN 50181.
Todo empieza por el pasatapas: la norma EN 50181

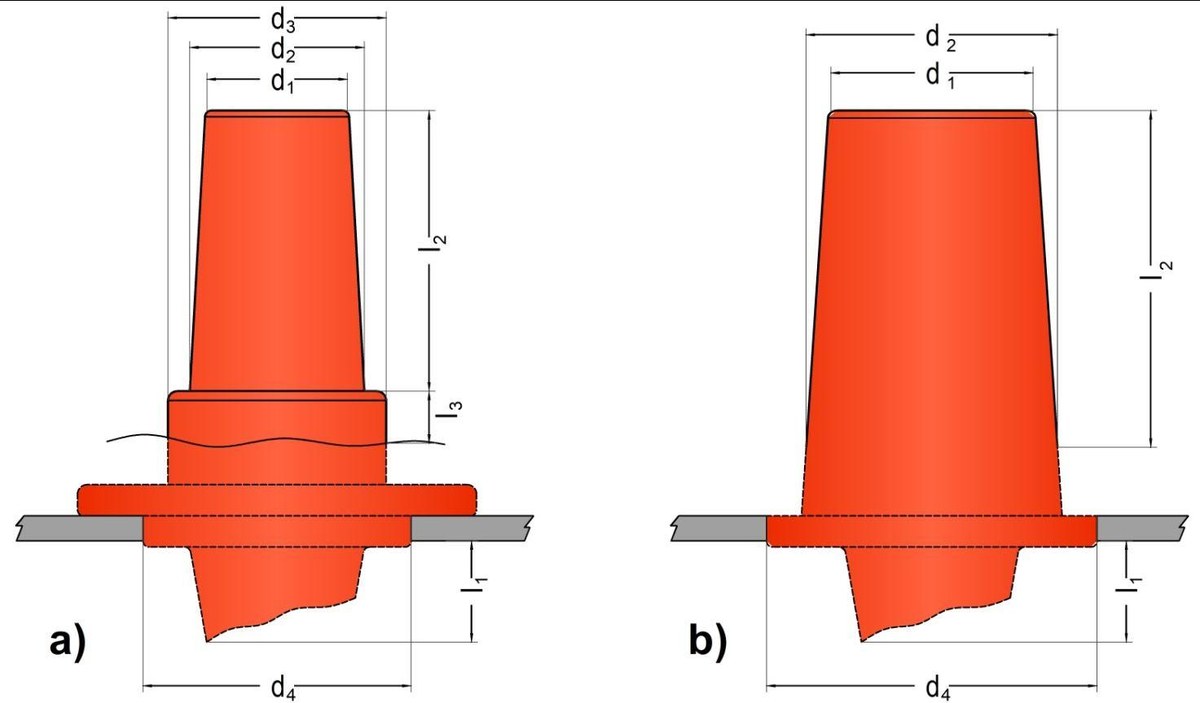

El conector no se elige por el cable, se elige por la celda. La EN 50181 normaliza la interfaz del pasatapas aislante en cuatro tipos, y cada tipo admite una corriente y una tensión distintas. Identificar el tipo que tiene su equipo es el primer paso, y el que más errores de pedido evita.
| Tipo de pasatapas | Um | Corriente | Tipo de contacto | d1 / d2 / d3 | l1 máx. |
|---|---|---|---|---|---|
| A | 24 kV | 250 A | Liso | 31,0 / 31,5 / 48,5 mm | 205 mm |
| B | 36 kV | 400 A | Liso | 46,0 / 56,0 / 70,0 mm | 205 mm |
| C1 | 36 kV | 630 A | Roscado | 46,0 / 56,0 / 70,0 mm | 205 mm |
| C2 | 42 kV | 1250 A | Roscado | 46,0 / 56,0 / 70,0 mm | 205 mm |
El C2 es geométricamente igual al C, pero permite llegar hasta 1250 A. Por eso una celda con interfaz C admite tanto la gama de 630 A como la de 1250 A, siempre que el pasatapas esté declarado como C2.
La gama, referencia por referencia
Cada familia cubre un tipo de pasatapas y un rango de corriente. Las referencias que empiezan por DTS son los conectores en “T” que se enchufan al equipo; las que empiezan por DTB son los conectores de acople que se montan sobre la parte posterior del anterior, para derivar o para dividir la carga.
| Referencia | Forma | Corriente | Um | Pasatapas | Sección máx. |
|---|---|---|---|---|---|
| DE250 | Acodado | 250 A | 24 kV | A | 120 mm² |
| DS250 | Recto | 250 A | 24 kV | A | 120 mm² |
| DTS624S | “T” asimétrico compacto | 630 A | 24 kV | C | 300 mm² |
| DTB624S | “T” de acople del DTS624S | 630 A | 24 kV | C | 300 mm² |
| DTS636 | “T” asimétrico | 630 A | 36 kV | C | 400 mm² |
| DTB636 | “T” de acople del DTS636 | 630 A | 36 kV | C | 400 mm² |
| DTS1236 | “T” asimétrico corto | 1250 A | 36 kV | C2 | 800 mm² |
| DTB1236 | “T” de acople y derivación | 1250 A | 36 kV | C2 | 800 mm² |
| DTS1242 | “T” asimétrico | 1250 A | 42 kV | C2 | 800 mm² |
| DTB1242 | “T” de acople del DTS1242 | 1250 A | 42 kV | C2 | 800 mm² |

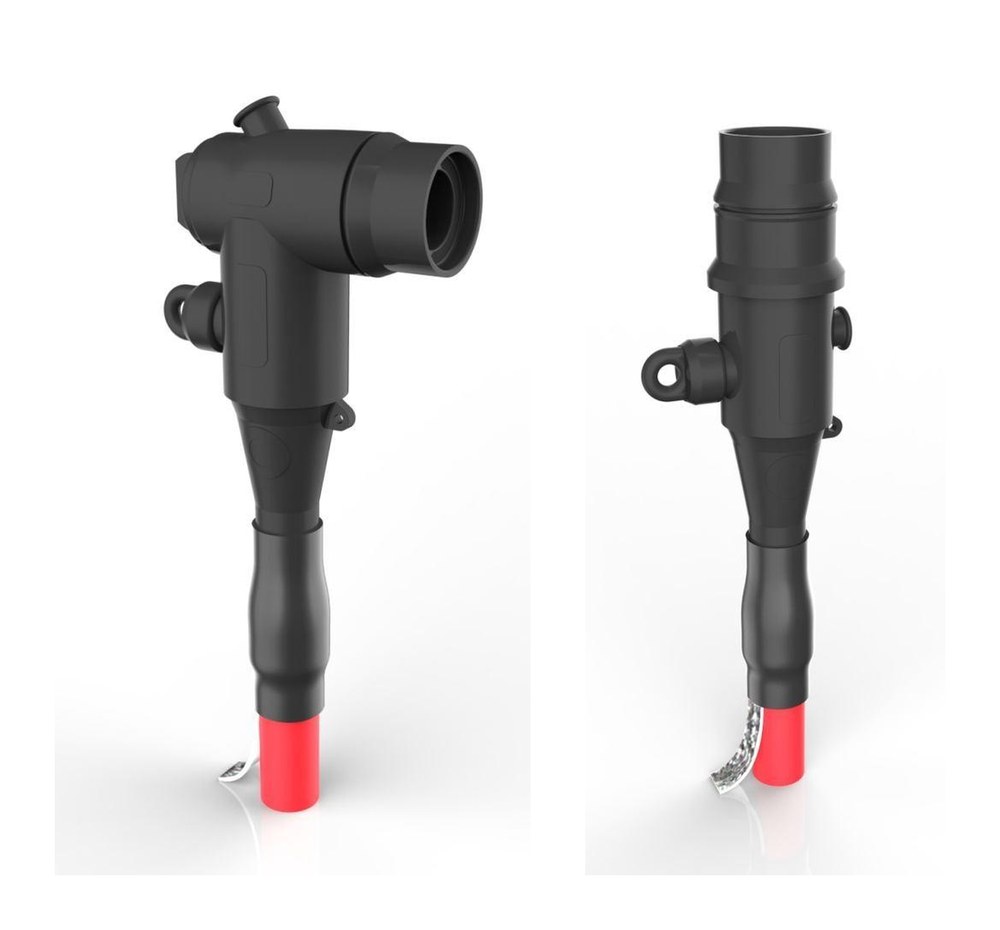

- 250 A, pasatapas tipo A. Dos formas para el mismo pasatapas: el DE250 acodado, cuando el cable entra por abajo y hay poco fondo, y el DS250 recto, cuando el cable llega alineado. Sección máxima aplicable 120 mm².
- 630 A a 24 kV. El DTS624S usa el mismo cuerpo exterior para todas las secciones hasta 300 mm², y es de dimensiones compactas a propósito: el acople del DTS624S con su DTB624S mide menos de 300 mm, que es la distancia mínima disponible en los paneles de media tensión para que el cuadro estándar cierre bien.
- 630 A a 36 kV. El DTS636 mantiene el mismo cuerpo exterior hasta 400 mm². Su descargador tipo T compatible es el DSA36-10.

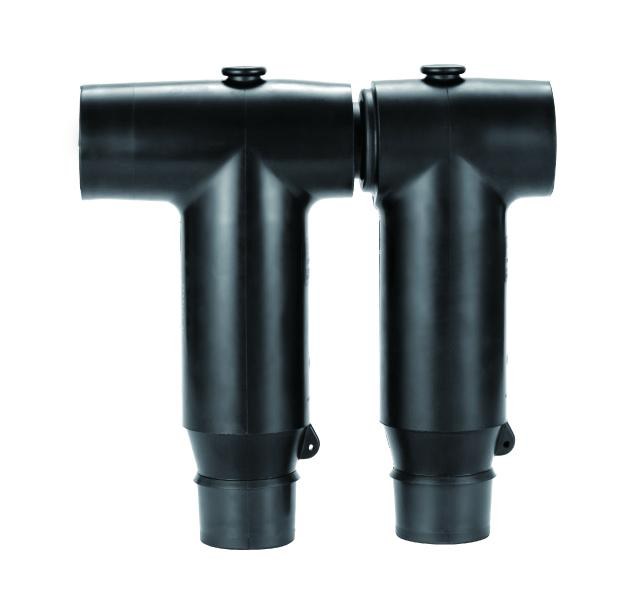

- 1250 A, pasatapas C2. El DTS1236 es el “T” corto de 1250 A con BIL de 194 kV, para cable de 19/33 (36) kV desde 50 y hasta 800 mm². Acopla con bujes y dispositivos de empalme de interfaz C conformes a CENELEC 50180/50181 y DIN 47636 / HN52-S-61, y puede aislarse en su extremo con el tapón DPI436. El DTS1242 es la versión de 42 kV, y se vende en caja de una unidad por fase.
Acoples, derivaciones y accesorios

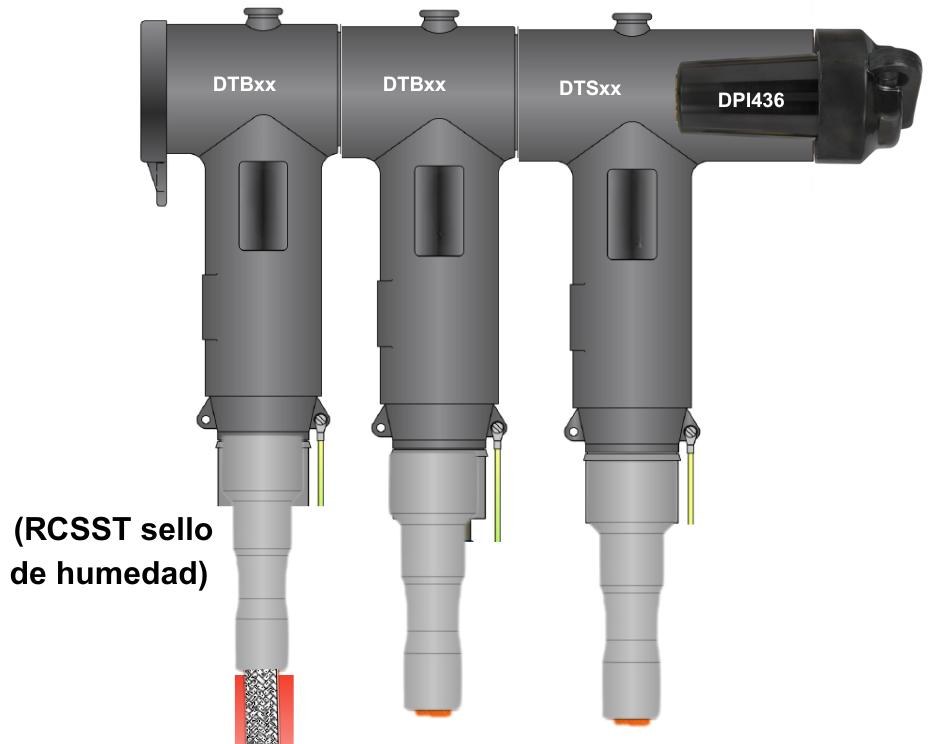

La gama no termina en el conector. Sobre la parte posterior del conector en “T” se monta el conector de acople de la serie DTB, y con eso se abren tres usos: una derivación de media tensión enchufable, la alimentación de emergencia de una línea principal, o la división de la carga entre dos líneas. Para unir dos conectores entre sí se usa un elemento de unión —el bicono—, y el extremo que quede libre se cierra con un tapón aislante.
| Accesorio | Referencia | Para qué sirve |
|---|---|---|
| Bicono de unión, 24 kV | NEXOR24F | Acople de conectores simétricos y de empalme entre conectores asimétricos. |
| Bicono de unión, 36 kV | DPC436F | El mismo uso en 36 kV, para las series DTS624, DTS636 y DTS1236. |
| Tapón aislante de extremo muerto | DPI436 | Cierra el extremo libre del conector cuando se hace una derivación. |
| Descargador de sobretensiones tipo T | DSA24-10 · DSA36-10 · DSA1236-10 | Se enchufa sobre el propio conector, sin ocupar espacio adicional en la celda. Uno por familia: 24 kV, 36 kV y 1250 A. |
| Kit de sello de humedad en frío | RCSST | Protege del ingreso de humedad la conexión de la pantalla del cable. Incluye masilla sellante y manguito aislante que se cierra en frío por espiral de halado. |
| Sello de humedad RCSST | Medida |
|---|---|
| RCSST05723.150 | 57/23 × 150 mm |
| RCSST07324.220 | 73/24 × 220 mm |
| RCSST09030.220 | 90/30 × 220 mm |
Cómo se arma el código del producto
La referencia no es un número de catálogo cerrado: se construye. Cada tramo del código dice una cosa, y por eso el mismo conector tiene decenas de referencias posibles según el cable al que vaya. Esto es lo que significa cada tramo:
DTS624S – CA – SPA – SE – SC – K – .3
- DTS624S
- Referencia base del conector. Define la forma, la corriente, la tensión y el tipo de pasatapas.
- CA
- Cono adaptador de cable. Se elige por el diámetro del cable sobre el aislamiento primario, no por la sección.
- SPA
- Instructivo de instalación en español. Es un tramo fijo y conviene no omitirlo en el pedido.
- SE
- Rango de sección de aplicación en mm², dentro del rango que admite el conector.
- SC
- Tipo de pantalla del cable: D para pantalla de cinta de cobre con hilos de cobre, B para tubo de aluminio con hilos de cobre, y nada cuando el cable lleva solo hilos de cobre.
- K
- Terminal mecánico bimetálico de tornillería fusible, conforme a IEC 61238.
- .3
- Kit tripolar. Sin este sufijo el kit es unipolar.
DTS624SCSPA070120K.3 — conector en “T” asimétrico compacto para pasatapas tipo C, 24 kV, adaptador C, sección de 70 a 120 mm², terminal bimetálico, kit tripolar, para cable con pantalla de hilos de cobre.
DS250YSPA070120K.3 — conector recto para pasatapas tipo A, 24 kV, adaptador Y, sección de 70 a 120 mm², terminal bimetálico, caja por 3 unidades.
DTS636GSPA185240BK.3 — conector en “T” asimétrico para pasatapas tipo C, 36 kV, adaptador G, sección de 185 a 240 mm², terminal bimetálico, kit tripolar, para cable con pantalla de tubo de aluminio e hilos de cobre.
Los adaptadores: se eligen por diámetro, no por sección
Es el punto donde más se equivoca un pedido. El cono adaptador no se elige por los mm² del conductor sino por el diámetro que tiene el cable sobre el aislamiento primario, que cambia de un fabricante de cable a otro para la misma sección. Mida ese diámetro —o mándenos la ficha del cable— antes de cerrar la referencia.
| DE250 / DS250 · adaptador | Diámetro sobre aislamiento primario |
|---|---|
| U | 14,9 – 18,5 mm |
| W | 17,0 – 22,0 mm |
| Y | 19,5 – 25,0 mm |
| Z | 23,5 – 28,7 mm |
| DTS624S / DTB624S / DTS636 / DTB636 · adaptador | Diámetro sobre aislamiento primario |
|---|---|
| AA | 13,5 – 17,2 mm |
| A | 16,3 – 19,3 mm |
| B | 18,3 – 21,0 mm |
| C | 20,0 – 24,1 mm |
| D | 23,1 – 27,0 mm |
| E | 24,9 – 28,9 mm |
| F | 27,7 – 32,6 mm |
| G | 30,9 – 36,2 mm |
| H (solo 36 kV) | 34,0 – 39,5 mm |
| DTS1242 / DTB1242 · adaptador | Diámetro sobre aislamiento primario |
|---|---|
| A | 28,2 – 32,3 mm |
| B | 31,1 – 35,7 mm |
| C | 35,0 – 39,1 mm |
| D | 37,2 – 41,6 mm |
| E | 40,1 – 44,8 mm |
| F | 42,9 – 47,9 mm |
| G | 46,5 – 51,9 mm |
| H | 50,0 – 56,0 mm |
Normas aplicables
- CENELEC HD 629 — la norma de los conectores separables. Los conectores conformes a ella incorporan el terminal mecánico bimetálico de tornillería fusible.
- EN 50181 — la interfaz del pasatapas aislante: tipos A, B, C1 y C2.
- IEC 61238 — el terminal mecánico bimetálico que va dentro del conector.
- IEC 502 — los cables aislados de media tensión a los que se aplica la gama, de aislamiento completo o reducido.
- CENELEC 50180/50181 y DIN 47636 / HN52-S-61 — las interfaces con las que acopla la gama de 1250 A.
Sobre certificados y ensayos
Le entregamos los protocolos de ensayo de tipo y la documentación de conformidad de la referencia que compre, que es lo que suele pedir la interventoría. Si su proyecto exige un certificado de producto concreto —RETIE incluido— díganos cuál antes de cerrar el pedido y le confirmamos con qué referencia y con qué documento se cubre. Escríbanos y lo revisamos con su especificación en la mano.
Dónde se usa
- Celdas de media tensión y centros de transformación: la conexión del cable subterráneo a la celda, con frente muerto y sin partes vivas expuestas.
- Redes subterráneas de distribución: anillos y derivaciones donde hay que poder desenchufar un tramo para maniobrar o para probar el cable.
- Plantas solares y proyectos de generación: la salida de media tensión de los skids de transformación hacia la subestación, donde el espacio dentro del gabinete es escaso.
- Subestaciones y equipos con pasatapas: transformadores tipo pedestal, seccionalizadores y equipos con interfaz normalizada.
- Industria, gas y petróleo: instalaciones donde la conexión tiene que ser hermética, apantallada y desmontable para el mantenimiento.
Dónde va cada accesorio en un campo de generación
Un parque solar o eólico entrega su energía siempre por el mismo recorrido: el inversor alimenta al transformador, el transformador sale en media tensión por cable subterráneo y ese cable entra a una celda que lo entrega a la línea. En cada uno de esos saltos hay un accesorio que tiene que reconstruir el aislamiento, la pantalla y la puesta a tierra del cable. Estos son los cinco puntos, y el accesorio que va en cada uno.
- Bornas y conectores bimetálicos. Donde el conductor se atornilla al equipo, dentro del skid de transformación. Norma IEC 61238, de 25 a 1000 mm², de uno y de dos huecos, con tornillo de torque controlado.
- Terminaciones CSIT y CSOT. Donde el cable de media tensión termina en los bujes del transformador: CSIT para interior, CSOT para exterior, en un único cuerpo para 15, 25 y 35 kV.
- Empalmes CSSJ. Donde hay que unir dos tramos del cable enterrado: un tendido más largo que el carrete, una reparación o un cambio de sección.
- Conectores separables DTS. La entrada del cable a la celda: enchufable, apantallado y a tierra, sin partes vivas expuestas. Bujes EN 50181 tipo A, C1 y C2, hasta 42 kV y 1250 A.
- Smart Terminations. El mismo punto de la celda, pero midiendo: sensores de corriente y de tensión dentro del propio conector, sin transformadores de medida ni espacio extra.
Los otros cuatro accesorios del esquema son de la misma línea: vea las cuatro familias REPL.
Qué necesitamos para armarle la referencia
Con estos cinco datos la referencia queda cerrada y el precio deja de ser una estimación:
- Tipo de pasatapas de la celda (A, B, C o C2) y tensión máxima de la red. Si no lo sabe, una foto del pasatapas sirve.
- Corriente nominal del punto: 250, 630 o 1250 A.
- Sección del conductor en mm² y diámetro del cable sobre el aislamiento primario. Con la ficha técnica del cable nos basta.
- Tipo de pantalla del cable: hilos de cobre, cinta de cobre con hilos, o tubo de aluminio con hilos.
- Cantidad y presentación: cuántos puntos hay que conectar y si el kit va tripolar o unipolar. Y si necesita derivación, descargadores o sellos de humedad.
Cómo comprar
No publicamos precio de lista porque la referencia se construye por proyecto: el mismo conector cambia de código —y de precio— según el adaptador, la sección, la pantalla del cable y si el kit va tripolar o unipolar. Lo que sí publicamos es toda la información técnica, que es lo que usted necesita para comparar.
- Mándenos los datos del punto. Tipo de pasatapas, tensión, corriente, sección y pantalla del cable.
- Le armamos la referencia completa, con su adaptador y sus accesorios de acople, derivación o protección.
- Le confirmamos precio y plazo, y despachamos a toda Colombia.
Preguntas frecuentes
¿Cuánto cuesta un conector separable de media tensión?
Depende de la referencia, y la referencia depende de cuatro datos: el tipo de pasatapas de la celda (A, B, C o C2), la tensión máxima de la red (24, 36 o 42 kV), la sección del cable y el tipo de pantalla que trae ese cable. Un juego tripolar de 630 A no cuesta lo mismo que uno de 1250 A, ni un kit unipolar lo mismo que uno de tres fases. Envíenos esos cuatro datos y un asesor le arma la referencia completa y le confirma precio y plazo.
¿Dónde comprar conectores separables apantallados en Colombia?
En GNS Electric Supply, distribuidores de REPL. Suministramos accesorios para cables de media tensión y material para proyectos de distribución, transmisión y energía renovable desde 2018, y despachamos a todo el país. Puede comprar escribiendo por WhatsApp al +57 311 685 3256 o dejando su solicitud en el formulario de compra; en ambos casos le responde un asesor técnico, no un formulario automático.
¿Qué es un conector deadbreak y qué significa en la práctica?
Deadbreak quiere decir que el conector no está diseñado para conectarse ni desconectarse con el circuito energizado. Se maniobra con la línea desenergizada, puesta a tierra y verificada. No es una limitación del producto: es su categoría de uso. Si lo que usted necesita es maniobrar en carga, el elemento que corresponde es un seccionador o un interruptor, no el conector.
¿Cómo sé qué tipo de pasatapas tiene mi celda?
Por la norma EN 50181, que estandariza cuatro interfaces. El tipo A es de 250 A y 24 kV con contacto liso; el tipo B es de 400 A y 36 kV, también liso; el C1 es de 630 A y 36 kV con contacto roscado; y el C2 llega a 1250 A y 42 kV, igualmente roscado. Lo indica el fabricante de la celda en su placa o en su ficha. Si no lo tiene a la mano, mándenos una foto del pasatapas y las medidas y se lo identificamos.
¿Cómo se arma el código del producto?
El código encadena la referencia base, el cono adaptador que corresponde al diámetro del cable sobre el aislamiento primario, el idioma del instructivo, el rango de sección en mm², el tipo de pantalla del cable, el terminal mecánico y, si el kit es tripolar, el sufijo .3. Por ejemplo, DTS624SCSPA070120K.3 es un conector en “T” asimétrico compacto para pasatapas tipo C de 24 kV, adaptador C, sección de 70 a 120 mm², con terminal bimetálico, en kit tripolar y para cable con pantalla de hilos de cobre.
¿Puedo hacer una derivación o alimentar dos líneas desde el mismo pasatapas?
Sí, y es uno de los usos habituales de la gama. Los conectores de acople de la serie DTB se montan sobre la parte posterior del conector en “T” y permiten una derivación enchufable, la alimentación de emergencia de una línea principal o la división de la carga entre dos líneas. Para cerrar el extremo que queda libre se usa el tapón aislante DPI436, y para unir dos conectores se emplea el bicono NEXOR24F en 24 kV o el DPC436F en 36 kV.
¿Necesito descargadores de sobretensiones además del conector?
En una red subterránea es lo recomendable, porque la onda que entra por la parte aérea se refleja en el extremo del cable. La gama tiene descargadores tipo T que se acoplan al propio conector: DSA24-10 para el DTS624S, DSA36-10 para el DTS636 y DSA1236-10 para el DTS1236. Al ir enchufados sobre el conector no ocupan espacio adicional dentro de la celda.
