Protección mecánica y señalización de líneas eléctricas subterráneas. Fabricada en polietileno de alta densidad reciclado, libre de halógenos y apta para colocación directa en zanja abierta.
Le atiende un asesor con precio, disponibilidad y tiempo de entrega. Sin registro ni pago en línea.
Qué hace, y por qué importa en obra

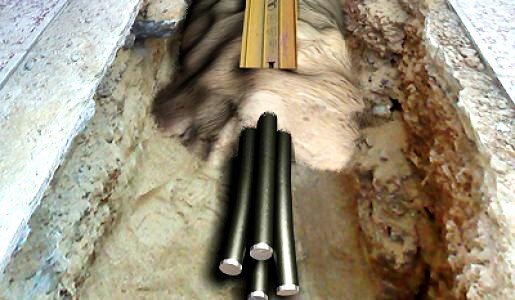

La placa se instala en la zanja, por encima de la canalización, y cumple dos funciones al mismo tiempo. La primera es proteger mecánicamente el cable o el ducto frente a las agresiones de una excavación posterior. La segunda, igual de importante, es señalizar: si una máquina o una herramienta llega hasta la placa, la vibración y el ruido del contacto advierten al operario de que abajo hay una línea eléctrica, en qué sentido discurre y de qué servicio se trata. El daño se detiene en la placa y no en el cable.
La señalización es visual además de mecánica: color vivo en toda la superficie y una leyenda indeleble impresa en negro con la señal de riesgo eléctrico, el rótulo «ATENCIÓN: CABLES ELÉCTRICOS», la norma aplicable, la abreviatura del material y el año de fabricación. El sistema de unión macho-hembra permite encadenar placa con placa y dar continuidad a la protección a lo largo de todo el trazado, sin tramos ciegos.
Especificaciones técnicas

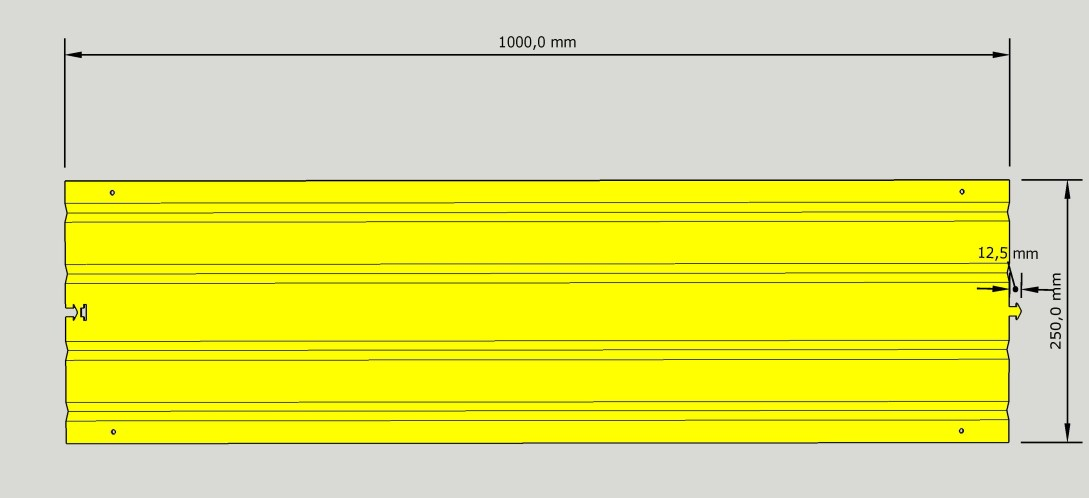

| Dimensiones de la placa (largo × ancho) | 1000 × 250 mm (± 5 mm) |
|---|---|
| Altura del perfil | 12,5 mm |
| Material | Polietileno de alta densidad (PE-HD) reciclado |
| Color estándar | Amarillo S0580-Y10R (UNE 48103) |
| Peso unitario | 480 g |
| Unidades por paquete / pallet | 25 / 1000 |
| Sistema de unión | Macho-hembra, para continuidad de la protección |
| Leyenda impresa | Texto en negro indeleble: señal de riesgo eléctrico, «ATENCIÓN: CABLES ELÉCTRICOS», norma aplicable, material y año |
| Personalización | Bajo pedido: logotipo, texto, color, ancho y espesor |
Dos presentaciones: placa rígida o rollo de 25 m
La placa rígida de 1 m es la presentación clásica: se van encajando una tras otra por el sistema macho-hembra. El rollo de 25 m es el mismo producto en continuo, y va mucho más rápido en tramos largos y rectos, porque se desenrolla sobre la zanja de una sola pasada y no hay que ir alineando placa por placa. Mismo material, mismo ancho y misma leyenda impresa; cambia el formato de suministro.
| Presentación | Dimensiones | Suministro |
|---|---|---|
| Placa rígida de 1 m | 1000 × 250 mm (± 5) | 25 unidades por paquete · 1000 por pallet |
| Rollo de 25 m | 25 000 × 250 mm (± 5) | 25 m por rollo |
Versión Heavy Duty, para los tramos críticos
Cuando la canalización queda a poca profundidad, en acometidas, pendientes, puentes o tramos que no se hormigonan, la placa estándar se queda corta. Para eso está la versión Heavy Duty: 10 mm de espesor y una resistencia al impacto conforme a DIN 54841-5 que le permite reemplazar el hormigón, las placas de hierro y los ladrillos que tradicionalmente se usan como protección. Es imputrescible y no se altera con el asfalto caliente.
| Dimensiones | 1000 × 250 / 350 × 10 mm |
|---|---|
| Material | HDPE |
| Colores (por tipo de servicio) | Amarillo, rojo, verde y azul |
| Peso unitario | 2,50 / 3,60 kg |
| Fijación | 6 puntos de fijación y clip de unión entre placas; admite corte para adaptarse a curvas |
| Unidades por pallet | 150 |
Normas y cumplimiento
- Fabricada conforme a la norma internacional UNE-EN 50520:2009 y a la Recomendación UNESA RU0206B.
- Libre de halógenos según UNE-EN 21031-15:2008.
- Exenta de metales pesados (plomo) y conforme a UNE-EN 50267-2-2 sobre emisión de gases ácidos.
- Color estándar amarillo S0580-Y10R según UNE 48103, estable a los rayos UV.
- Versión Heavy Duty: resistencia al impacto conforme a DIN 54841-5.
¿Qué exige el RETIE si el cable va directamente enterrado?
El RETIE (Resolución 40117 de 2024) lo trata en el numeral 3.20.6.3, literal l, del Libro 3. Para cables de enterramiento directo —sin ductería— exige que «el cable se dispondrá con una barrera de protección contra el deterioro mecánico, para lo cual se podrán utilizar ladrillos u otro tipo de cubierta mecánica», y que «a una distancia entre 20 y 30 cm por encima del cable deben instalarse cintas de identificación o señalización no degradables en un tiempo menor a la vida útil del cable enterrado». La placa es esa cubierta mecánica, y le evita recurrir a ladrillos. Tenga en cuenta que la cinta es un requisito aparte de la barrera mecánica: las dos conviven en la misma zanja. El mismo numeral, en su literal g, remite a las Tablas 300.5 y 300.50 de la NTC 2050 para las profundidades mínimas de enterramiento. ¿Duda de cómo aplica a su proyecto? Escríbanos y lo revisamos con usted.
Dónde se usa
- Parques solares: señalización y protección de los tramos enterrados entre mesas, inversores y subestación.
- Redes subterráneas de media y alta tensión: protección continua del trazado en zanja.
- Acometidas y urbanizaciones: tramos a profundidad reducida o con tránsito de maquinaria.
- Obra civil en zonas ya intervenidas: donde el riesgo real es que otra excavación llegue primero al cable.
Cómo comprar
No hay carrito ni pago en línea, y es a propósito: el precio depende de los metros que necesite, del ancho y de si la placa lleva su logotipo. Por eso la compra pasa por un asesor, que le da el número exacto en vez de una tarifa que no aplica a su obra.
- Díganos qué necesita. Metros de zanja, ancho, presentación (placa de 1 m o rollo de 25 m) y si quiere personalización con logotipo.
- Un asesor le confirma precio, disponibilidad y tiempo de entrega, normalmente el mismo día hábil.
- Despachamos a toda Colombia. Coordinamos la entrega en obra o en su bodega.
Preguntas frecuentes
¿Cuánto cuesta la placa de protección para cables enterrados?
El precio depende de tres cosas: los metros que necesite, el ancho (250 mm es el estándar, pero se fabrica en otros bajo pedido) y si la placa se personaliza con logotipo o texto. Por eso no publicamos una tarifa fija: sería un número que casi nunca corresponde a su obra. Escríbanos con los metros de zanja y un asesor le confirma el precio exacto, la disponibilidad y el tiempo de entrega, normalmente el mismo día hábil.
¿Dónde comprar placas de protección para cables enterrados en Colombia?
En GNS Electric Supply. Suministramos material eléctrico para proyectos de distribución, transmisión y energía renovable desde 2018, y despachamos a todo el país. Puede comprar escribiendo por WhatsApp al +57 311 685 3256 o dejando su solicitud en el formulario de contacto; en ambos casos le responde un asesor, no un formulario automático.
¿Para qué sirve una placa de protección de cables enterrados?
Cumple dos funciones a la vez. Protege mecánicamente la canalización frente a golpes de herramienta o maquinaria durante una excavación posterior, y señaliza la línea: al contactar con la placa, la vibración y el ruido advierten al operario de que abajo hay una canalización eléctrica, indicándole el sentido del trazado y el tipo de servicio.
¿Qué exige el RETIE si el cable va directamente enterrado, sin ductería?
El RETIE (Resolución 40117 de 2024) lo resuelve en el numeral 3.20.6.3, literal l, del Libro 3: para cables de enterramiento directo, «el cable se dispondrá con una barrera de protección contra el deterioro mecánico, para lo cual se podrán utilizar ladrillos u otro tipo de cubierta mecánica», y «a una distancia entre 20 y 30 cm por encima del cable deben instalarse cintas de identificación o señalización no degradables en un tiempo menor a la vida útil del cable enterrado». La barrera mecánica es obligatoria; el material queda abierto, y la placa es una de las opciones admitidas, en lugar de los ladrillos. La cinta de señalización es un requisito adicional, no un sustituto de la barrera.
¿En qué se diferencia la placa estándar de la Heavy Duty?
La estándar de 1000 × 250 mm cubre la protección y señalización habitual de una zanja. La Heavy Duty, de 10 mm de espesor y hasta 350 mm de ancho, está pensada para canalizaciones a profundidad reducida, acometidas, pendientes, puentes o tramos sin hormigonar: reemplaza el hormigón, las placas de hierro y los ladrillos gracias a su resistencia al impacto conforme a DIN 54841-5.
¿Se puede personalizar con el logotipo de la empresa?
Sí. Bajo pedido se fabrica con el logotipo y el texto que requiera el proyecto o el operador de red, y también en otros colores, anchos y espesores distintos del estándar amarillo de 1000 × 250 mm.
